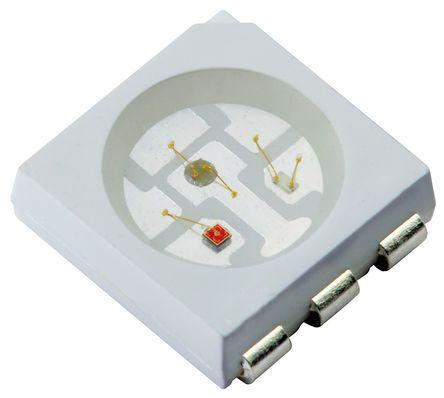

Адресний LED-діод RGB WS2813 Neopixel з піксельною адресацією

Адресний LED-діод WS2813 з адресним керуванням по 1 дроту. перебуваючи в ланцюжку діодів, дає змогу керувати яскравістю, кольором, увімкненням і вимкненням усього по одному проводження. Використовується для створення гірлянд із кількістю світлових ефектів у ґаджетах, унікального освітлення сценічних костюмів, інноваційних ґаджетів або будь-яких інших електронних товарів із візуальними керованими ефектами. Ідеальне рішення для конструювання годинника з LED-індикацією й круговим циферблатом. Водночас використовує лише один вивід контролера.  Це вдосконалена модель WS2812 адресного RGB діода, який перегоряючи, не зупиняє роботу решти серії діодів у лінійці.

Параметри смарт-діода RGB5050 WS2813

• Ресурсдо 50,000 годин
• Тип: СІД SMD
• Модель: WS2813
• Вивчальний світ: Tri-Color (Красн-Блакитний зелено)
• Світний потік (lm): 18-20lm
• Дисипація сили: 0.3
• Кут спостереження (°): 120 градусов
• Індекс переведення кольору (Ra): 80
• Колірна температура: RGB
• Робоча температура (°C): -25 - 60
• Температура зберігання (°C): -30 - 80
• Дані, що передаються на швидкості до 800 кбіт/с.
• Хороше кольоропередавання надійність, висока економічність.

Докладно про WS2813:

WS2813 — це світлодіодне джерело світла з інтелектуальним керуванням, у якому схема керування та мікросхема RGB інтегровані в навчальний діод формату 5050. Його внутрішня частина містить інтелектуальний цифровий порт даних і схему приводу посилення сигналу. Також містять прецизійний внутрішній генератор і програмоване постійне джерело струму 12 В, , який досягає дуже послідовного колірного ефекту.
Версія з подвійним сигнальним дротом, безперервне передавання сигналу зупинки. Відказ будь-якого пікселя не вплине на передавання сигналу та загальний ефект навчання.
Протокол передавання даних використовує один режим зв'язку NZR. Після скидання живлення пікселя порт DIN отримує дані з контролера, перший піксель збирає початкові 24-бітні дані, а потім вирушає у внутрішню клямку даних, інші дані, які зміна форми за допомогою схеми посилення перетворення внутрішнього сигналу, що надсилається наступним каскадним пікселем через порт DO.
