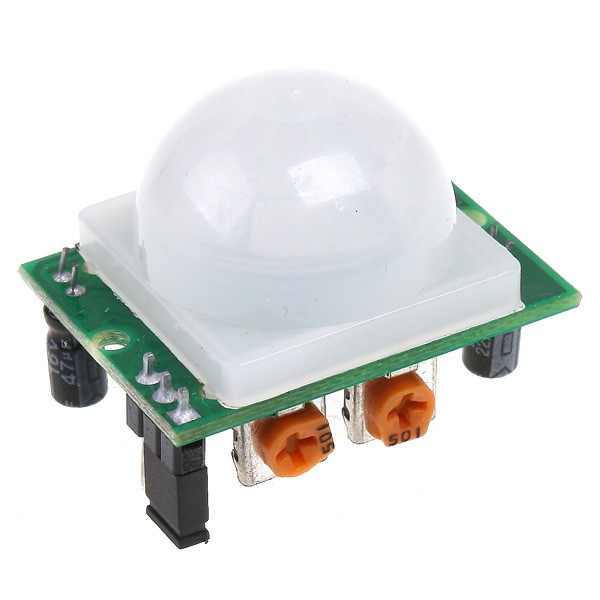

Інфрачервоний модуль — датчик руху (PIR-Sensor)

Простий і надійний сигналізатор руху. Використовується для нічної економної підсвітки — вмикання освітлення, коли хтось проходить.
Може використовуватися як датчик присутності (теплих рухомих об'єктів) для саморобних систем УМНИЙ ДОМ або для різних експериментів спільно з мікроконтролер-платформами типу Ардуїно, для роботів.

Є два регулювання, одного встановлюється чутливість — Дистанція від 3 до 7 м, другий — час затримки від 0.5 до 200 секунд (за замовчуванням виставлено 5 сек) і є такий параметр, як час блокування 2.5 сек, що не регулюється (можливо, те, що вимикається перемичкою).

На платі є додаткове спеціальне місце для монтажу фоторезизора CDS, що реагує на освітленість, за якої починає працювати сенсор.

Сенсор реагує саме на рух (не на статику) теплих об'єктів. (людина, кішка...)
PIR Датчик складається з двох фотоелементів вловлювальних тепло (двох зон) і видає сигнал тільки тоді, коли ці фоточутливі зони вловлюють саме зміну сигналу (під час руху теплого об'єкта). Спеціальна пластикова лінза переобертає тепло (інфра-світло), так щоб вловлювати й спрямовувати в сенсор з усіх боків, збільшивши якомога більший кут огляду.

Для зовнішнього використання (на вулиці) плату зручно помістити в пластиковий корпус, наприклад, капронову коробку з кришкою для з'єднання електропроводини. Водночас під діаметр опуклості пластикової лінзи в коробці (кришці) зробити круглий отвір, так щоб опуклість лінзи проникалася в нього та була зовні. Вода на плату не має потрапляти, волога та конденсат — вороги для електронних схем!

Живити зручно від 12-вольтового DC Адаптера (блока живлення постійної напруги), оскільки зручно та простіше всього знайти саме 12-вольтові реле (це й реле широкого застосування й автомобільні реле). Розрахований адаптер на струм 300-500 мА (мА-раж залежить здебільшого від обмотування реле).

Транзистор містить реле будь-якої середньої потужності, наприклад, КТ817, КТ815 (з1815, s9013, PN2222, S8050, BD135, BD137, BD139...)

Паралельно обмотці реле обов'язково увімкнути діод КД105, КД209 (1N4002 — 1N4007) для гасіння ЕДС індукції обмотки, щоб не спалити транзистор.

Характеристики:

Розміри: 3.2 см x 2.4см x 1.8см;
Напруга живлення: 4.5В - 20В;
Струм на виході: <60мA;
Напруга на виході: високі та низькі рівні в 3.3 В TTL логіці;
Дистанція виявлення: 3 - 7м;
Кут виявлення: до 120° - 140°;
Тривалість імпульсу у разі виявлення: 5 - 200сек;
Час блокування до наступного вимірювання: 2.5сек;
Робоча температура: -20 - +80°C;
Режим роботи: L — одиночне захоплення, H — повторювані вимірювання
